电竞牛公司是一家国际化的专业整流电源制造商，拥有20多年经验，为氯碱行业提供变压器及整流电源系统，具有高可靠性、高效率、高精度、高稳定性、低纹波和智能数字控制等优点。

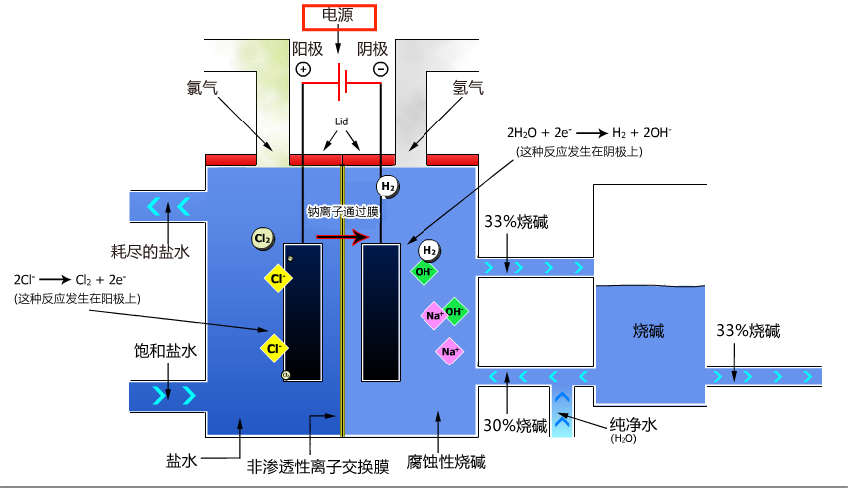

电竞牛提供离子膜电解过程中使用的直流电源
参数
输入电压 | AC 3 相 kV 级, 50Hz/60Hz |
额定输出电压 | 可高达DC1000V |
额定输出电流 | 可高达DC100kA |
设计标准 | IEC-60146半导体转换器 IEC-60076电力变压器 IEC-61378转换器变压器 |
输入功率因数 （在额定负载下） | 通过有载调压开关≥0.90，通过无功补偿装置功率因数可达到0.97以上 |
效率 （在额定负载下） | ≥98%（与输出电压有关） |
控制精度 | ±0.5％以内 |
控制类型 | 数字控制 |
IP等级 | 可高达IP54 |
环境温度 | Max. 50℃ |
输出脉波数 | 6脉、12脉、24脉等 |
控制模式 | 恒流 |
过载能力 | 150% 1分钟，110% 5 分钟, 100% 长期运行 |
冷却方式 | 水冷(冷却水是去离子水) |
变压器冷却方式 | OFWF、OFAF、ONAN |
安装位置 | 室内或室外 |
人机界面 | 彩色触摸屏 |
远控接口 | 4-20mA/0-10V信号及干接点、Modbus、Profibus、 Profinet |
可控硅N+1冗余 | 是 |
热交换器 | 去离子水/自来水，带冗余 |
保护 | 接地检测和接地故障报警 可控硅RC吸收电路 快速熔断器 过热保护 输出过压保护 输出过流保护 水压保护 水温保护 其他可根据客户要求设计 |
氯碱工业整流电源系统图
整流系统由输入高压开关设备，有载调压开关
（OLTC）、整流变压器、整流器、
直流开关、热交换器、功率因数和谐波补
偿装置组成。为了获得高功率因数和低纹波，
通常采用12脉配置。

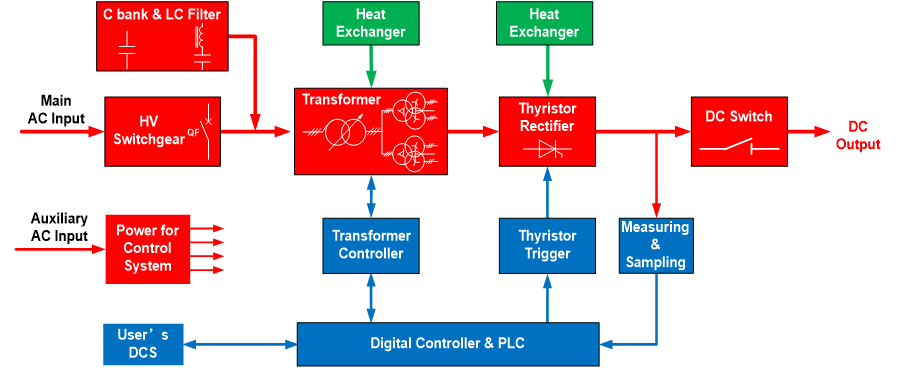

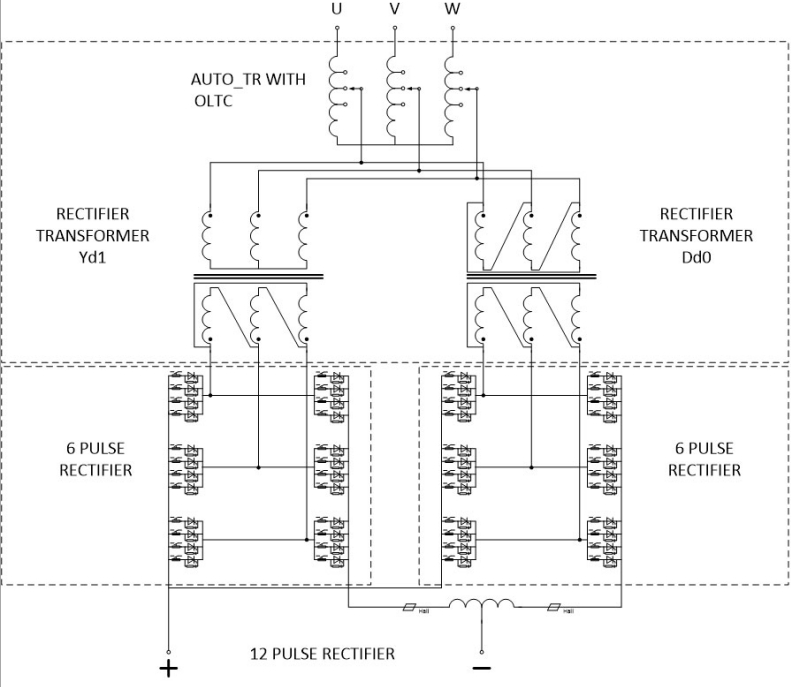

系统电路图和系统框图如下所示：
产品优势
结合应用工艺及技术参数，进行最优化的主回路设计、铁磁计算、结构设计等，有效降低EMI，降低损耗，提高转化效率
双通道热备份控制器
同步信号自适应滤波
光纤触发，光时延小，同步效果好，抗干扰能力强
DSP数字控制，响应速度快，控制精度高、可靠性高、便于DCS组网
多达96路的开关量采集
超过100个点的报警信号
高可靠性，经过出口应用验证
结构设计考虑多管并联，均流效果好
防腐蚀处理
国际水平工艺标准
1. 友好的人机界面，能实时显示电源输出状态，包括运行状态、输出电压、输出电流、输出功率以及安时计等电量参数，能实时显示输出电压、电流等的波形曲线，能实时存储关键数据；具有数字定时器，计时时间到自动停机且有声光提示。
2. 能灵活设置工艺曲线，适合自动化生产规模。
3. 全数字控制系统，自适应控制模式，能根据负载情况自动调整电源输出。
4. 数字锁相环及数字滤波器，能自动识别输入电网的相序，无需人工确认相序关系，且能实时提取电网电压的基波分量，在电网电压谐波大、波形畸变严重情况下，也能准确、可靠运行。
5. 强大的网络通信能力，支持 RS485（Modbus RTU），以太网（Modbus TCP/IP），Profibus DP，Profinet，CCLink等各种通信接口。
6. 支持0-20mA, 4-20mA, 0-5V, 0-10V等远程模拟信号接口控制。
