整流系统设计为电解制氢提供直流电能，可控硅整流器由一台整流柜和一台整流控制柜组成。
整流柜内采用12脉三相桥非同相逆并联拓扑电路，主要器件包括晶闸管、熔断器、过电压保护器、电流传感器、自冷/水冷铜排、冷却水管及熔断器和温度开关状态检测模块等。
电竞牛电解水制氢晶闸管整流参数参考数据
类型 | 可控硅电源 |
输入电压 | 3 相380V~110KV（50/60Hz) |
额定输出电压 | 定制设计，可高达1500V |
额定输出电流 | 定制设计，高达100kA |
输出电流范围 | 0-100% |
变压器冷却方式 | 干式或油冷 |
绝缘等级 | B, A |
变压器安装位置 | 室内，室内或电源柜外 |
变压器硅钢片 | 采用优质冷轧晶粒取向硅钢片，具有高渗透率和低损耗 |
抽头转换开关 | 可用 |
电路配置 | 3 相桥或双反星 |
输出脉数 | 6 脉或12 脉或24脉 |
整个系统效率包括变压器和电源 | ≥98.5%（额定输出） |
功率因数 | ≥0.9（调压范围内） |
恒流精度 | 在+/- 0.5％之内 |
恒压精度 | 在+/- 0.5％之内 |
控制模式 | 恒流/恒压 |
电流纹波 | ≤5% |
谐波TDHi | 定制设计 |
可控硅电源冷却方式 | 水冷或风冷 |
人机界面 | 彩色触摸屏 |
远控接口 | MODBUS, Profibus, Profinet，以太网，4-20mA模拟信号及开关量信号 |
保护 | 接地检测和接地故障报警 |
晶闸管RC缓冲器 | |
快速保险丝等 | |
过热保护 | |
输出过压/过流保护 | |
驱动保护 | |
水压力保护 | |
水温保护 |

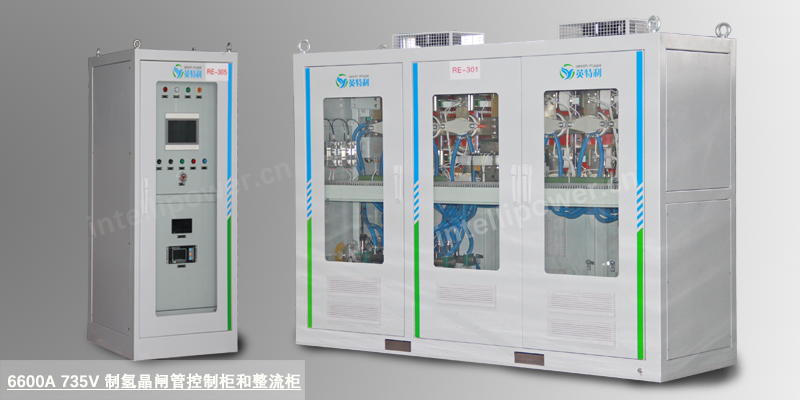

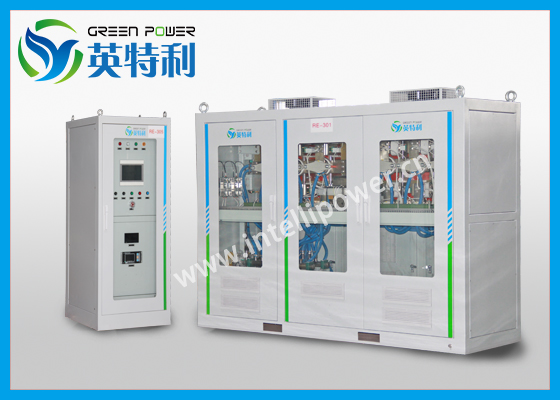

6600A 735V 制氢晶闸管整流器部分照片展示

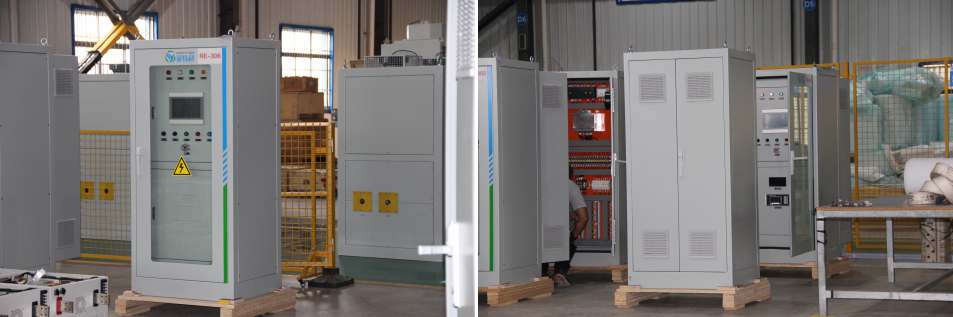

6600A 735V 制氢晶闸管控制柜正反面展示

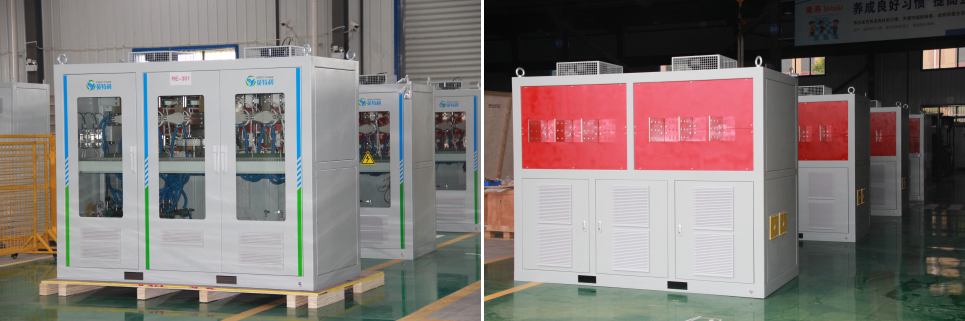

6600A 735V 制氢晶闸管整流柜正反面展示

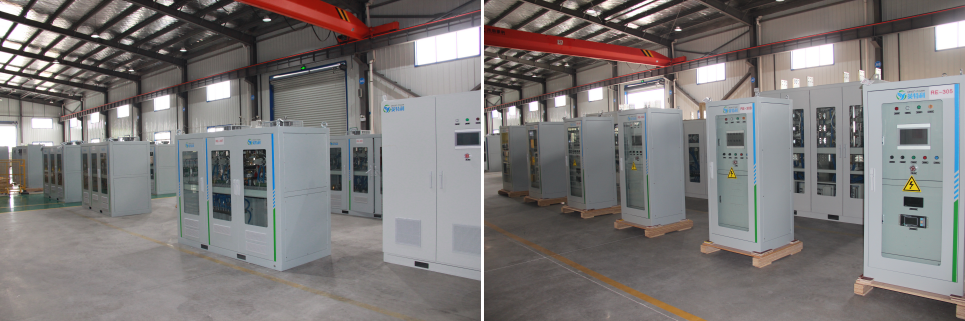

6600A 735V 制氢晶闸管整流柜控制柜第一批出货成品展示
6600A 735V 制氢晶闸管整流柜控制柜三批分别出货展示
制氢晶闸管整流器部分案例展示

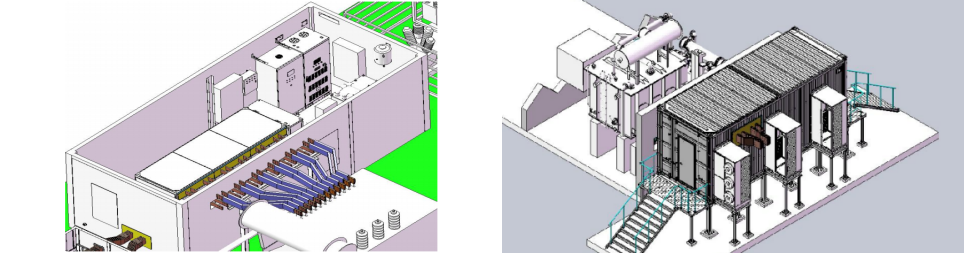

4000Nm3h电解制氢整流撬装案例

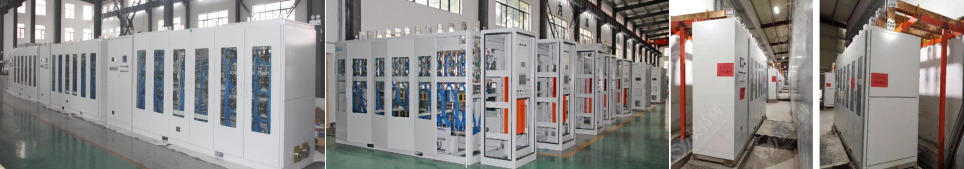

1000Nm3h电解制氢整流案例
制氢晶闸管整流器优势
适用于 MW 级大中型电解设备，可通过多脉波（如 24 脉波、48 脉波、60 脉波、96 脉波等）实现低谐波； 通过有载调压开关及精确的可控硅触发角控制保证功率因数；通过全数字 控制跟踪技术满足光伏供电、风电供电的特点。针对大型电解设备的供电 方案，具有可靠性高、效率高、投资低、占地面积少、维护量小等优点， 为目前广泛采用的大规模电解水制氢供电方案。
